功分器选型避坑：拓扑怎么选？4个指标怎么看？

拓扑选哪种？指标看哪几个？阻抗匹配、空载处理这些细节怎么避坑？这篇文章一次性讲清楚。

概述：

功分器（Power Divider）是一种将一路输入信号能量按比例分配为两路或多路输出的无源射频器件。其逆向应用即为合路器（Power Combiner），用于将多路信号合成为一路输出。

功分器在射频前端系统中扮演着基础而关键的角色，广泛应用于通信基站、卫星通信、相控阵雷达、天线馈电网络及各类测试系统中。

工作原理：

功分器本质上是一个无源线性网络。以二等分功分器为例：当输入功率为P₁时，理想情况下，每路输出功率为P₁/2，即各端口功率较输入端口降低3dB（忽略损耗）。

成都恒利泰(HenryTech)功分器结构主要分为两类：

1. 微带功分器

基于PCB工艺，通过微带传输线构成功率分配网络。

微带功分器是采用印刷电路板工艺，在介质基片上制作出特定形状的电路导体，从而实现功率分配。它广泛用于各类板级射频电路中，是通信设备里最常见的功分器形态之一。

特点：最大的优势是设计灵活、成本低、体积小且易于集成，可以与电路板上其他元件无缝连接。

性能短板：性能受基板材料和加工精度影响。相比同轴腔体或波导功分器，其功率容量较小，损耗相对略高。

典型场景：基站、Wi-Fi路由器、各种通信设备的主板。

2. 表面贴装功分器

表面贴装功分器指的是采用表面贴装技术（SMT）封装的功分器，它的外形就是一个小小的、可以直接用自动化贴片机焊接到PCB上的元件。特点：体积小巧、适合大批量自动化生产，是当代高密度、高效率组装工艺的产物。

如：LTCC（低温共烧陶瓷）：一种先进的多层陶瓷工艺，能将电感和电容等元件立体集成在极小的封装内，实现高集成度和小体积，许多高性能SMD功分器采用此技术。

关键技术指标——选型时应重点关注以下四项指标：

1. 插入损耗（Insertion Loss）

信号通过功分器后产生的功率衰减。该损耗包含两部分：分配损耗（理论值，二功分为3dB，四功分为6dB）和附加损耗（由导体、介质等非理想因素引起）。工程上，微带功分器典型插入损耗为0.2~0.5dB（二功分），腔体功分器可低至0.1dB以下。

2. 隔离度（Isolation）

各输出端口之间的信号抑制能力。隔离度越高，端口间串扰越小。

3. 电压驻波比（VSWR）

衡量端口阻抗匹配程度的指标。VSWR越接近1，表示匹配越好、反射越小。典型设计指标为输入口VSWR≤1.3，输出口VSWR≤1.4。

4. 功率容限（Power Handling）

器件在不损坏前提下所能承受的最大射频功率。微带功分器平均功率容量一般为10~30W；表面贴装功分器平均功率容量一般为0.1~100W。

选型注意事项

1、阻抗匹配：确认系统阻抗为50Ω（射频系统标准）还是75Ω（有线电视系统）。50Ω功分器与75Ω分配器不可混用，否则将导致驻波比恶化、信号反射严重。

2、频率范围：确保器件工作频段覆盖系统需求。

3、功率余量：实际工作功率应低于额定功率容限的50%~70%。

4、闲置端口处理：未使用的输出端口应连接匹配负载，避免信号反射影响系统性能。功分器虽结构简单，但作为射频前端的基础元件，其性能直接关系到整个系统的信号分配效率与链路质量。原理搞懂了，指标看准了，选型自然不踩坑。

恒利泰爆款功分器

成都恒利泰HT-TCP-2-25+

替代型号：TCP-2-25+产品描述：频率范围：200-2500MHz，功分路数：2路，插损：0.8dB

成都恒利泰2HT-SBTC-2-10L+

替代型号：SBTC-2-10L+产品描述：频率范围：5-1000MHz，功分路数：2路，插损：0.3dB

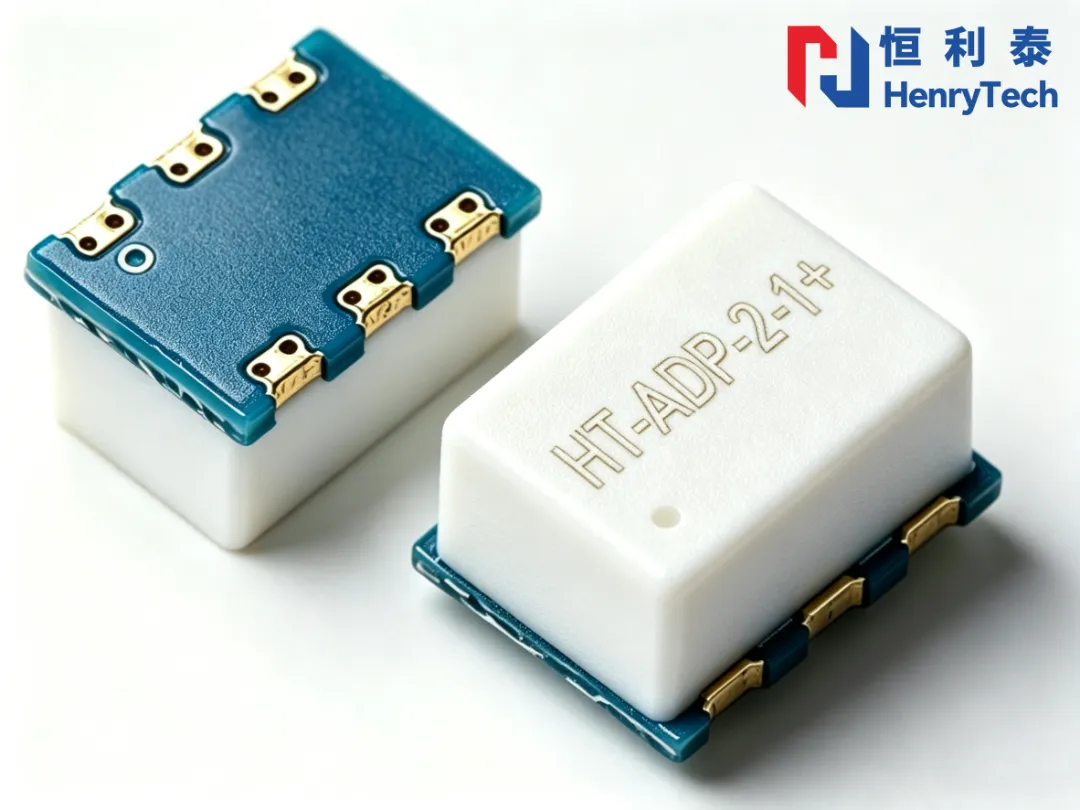

成都恒利泰3HT-ADP-2-1+

替代型号：ADP-2-1+产品描述：频率范围：0.5-400MHz，功分路数：2路，插损：0.3dB

成都恒利泰4HT-TCP-2-10+

替代型号：TCP-2-10+产品描述：频率范围：5-1000MHz，功分路数：2路，插损：0.5dB

成都恒利泰5HT-AD4PS-1+

替代型号：AD4PS-1+产品描述：频率范围：1-500MHz，功分路数：4路，插损：0.5dB

成都恒利泰6H2TCP-2-33W+

替代型号：TCP-2-33W+产品描述：频率范围：50-4000MHz 功分路数：2 插入损耗（最大值）：5.5dB 工作温度：-40℃～+85℃ 功分器/合路器

除以上展示的典型型号外，成都恒利泰在功分器领域已形成系列化产品矩阵，可全面覆盖多种频段、阻抗比及封装形式的工程需求，恒利泰所有产品接受定制。
